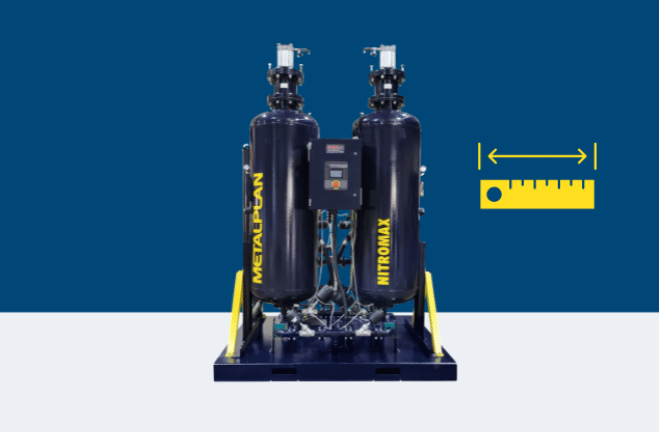

Pressão, vazão e pureza: como dimensionar corretamente um gerador de Nitrogênio

Pressão, vazão e pureza: como dimensionar corretamente um gerador de Nitrogênio

O dimensionamento de um gerador de nitrogênio não pode ser feito com base apenas na vazão nominal informada pelo fornecedor. A relação entre pressão, vazão e pureza define diretamente o desempenho do sistema e o custo operacional ao longo do tempo. Quando esses três parâmetros não são analisados de forma integrada, surgem gargalos produtivos, consumo energético elevado e instabilidade no processo.

Em aplicações industriais, o nitrogênio pode ser utilizado para inertização, corte a laser, atmosfera modificada, testes de estanqueidade ou processos químicos. Cada uma dessas aplicações exige combinações específicas de pressão, vazão e grau de pureza. Portanto, dimensionar corretamente um gerador de N₂ significa compreender o processo produtivo antes de escolher o equipamento.

A relação estrutural entre pressão, vazão e pureza

Em geradores de nitrogênio do tipo PSA, pressão, vazão e pureza são variáveis interdependentes. Não é possível aumentar uma sem impactar as outras.

De forma simplificada:

• maior pureza tende a reduzir vazão disponível
• maior vazão pode exigir redução de pureza
• maior pressão implica maior consumo energético

Essa relação decorre da física do processo de separação. Na PSA, o ar comprimido atravessa um leito adsorvente que retém oxigênio. Quanto maior a pureza desejada, maior o tempo de adsorção necessário. Como consequência, a vazão efetiva de nitrogênio diminui.

Portanto, o erro mais comum no mercado é solicitar pureza máxima sem necessidade real. Isso eleva o custo energético e pode superdimensionar o sistema.

Pressão: requisito do processo, não do gerador

A pressão de trabalho deve ser definida pela aplicação final. O gerador não determina a pressão ideal. O processo produtivo determina.

Por exemplo:

• corte a laser pode exigir 12 a 16 bar
• inertização de tanques pode operar com pressões muito menores
• atmosfera modificada em alimentos geralmente requer baixa pressão

Quando a pressão solicitada é superior ao necessário, o sistema opera com consumo energético desnecessário. Além disso, compressores associados ao sistema trabalham sob maior carga térmica.

É fundamental lembrar que o gerador de N₂ depende diretamente do ar comprimido fornecido. Portanto, o desempenho do conjunto está vinculado à estabilidade do sistema de ar comprimido existente na planta.

Vazão: consumo real versus pico momentâneo

A vazão deve ser calculada com base no consumo real contínuo e não apenas no pico instantâneo. Processos industriais apresentam flutuações.

Ao analisar vazão, é necessário considerar:

• consumo médio por hora
• consumo máximo simultâneo
• margem de segurança operacional
• possibilidade de expansão futura

Superdimensionar vazão implica investimento maior e consumo energético mais alto. Subdimensionar gera queda de pressão e instabilidade no fornecimento.

Em aplicações críticas, recomenda-se avaliar a curva de consumo ao longo do turno produtivo. Isso permite definir capacidade adequada sem desperdício.

Pureza: impacto direto no custo operacional

Pureza é frequentemente interpretada como sinônimo de qualidade máxima. Contudo, a pureza deve ser definida pela exigência técnica da aplicação.

Exemplos típicos:

• 95% a 99% para inertização simples
• 99,5% a 99,9% para processos industriais gerais
• 99,999% para aplicações laboratoriais ou eletrônicas

Quanto maior a pureza, menor a vazão disponível no mesmo equipamento. Além disso, maior será o consumo energético por metro cúbico produzido. É necessário entender, portanto, que alterações em pressão e temperatura impactam diretamente o regime volumétrico do sistema. Assim, definir pureza além do necessário significa pagar mais por energia sem ganho real no processo.

Integração com o sistema existente

Um gerador de nitrogênio nunca opera isoladamente. Ele depende da qualidade do ar comprimido que o alimenta. Por isso, é indispensável avaliar:

• capacidade do compressor instalado
• estabilidade da pressão na rede de ar comprimido
• eficiência do secador de ar
• presença de filtros adequados

Ar com umidade excessiva ou contaminantes compromete o desempenho da PSA e reduz a vida útil do adsorvente. Portanto, o dimensionamento correto envolve também revisar a infraestrutura existente. Em alguns casos, antes de instalar o gerador, pode ser necessária a adequação do tratamento do ar.

Cálculo energético e viabilidade econômica

Um dos principais argumentos para instalação de gerador on-site é a redução de custos em comparação ao fornecimento por cilindros ou tanques criogênicos. Entretanto, a análise deve considerar:

• consumo elétrico do compressor
• consumo elétrico do gerador
• manutenção periódica
• custo por Nm³ produzido

Quando o dimensionamento é inadequado, o custo por metro cúbico pode ultrapassar o valor estimado inicialmente. Por isso, pressão, vazão e pureza devem ser definidos de forma técnica e não comercial.

Redundância e segurança operacional

Em aplicações críticas, pode ser necessário prever redundância parcial ou total. Paradas inesperadas podem comprometer produção ou segurança de processo.

Estratégias incluem:

• reservatório pulmão dimensionado corretamente
• sistema híbrido com backup por cilindro
• contrato de suporte técnico

Assim como ocorre em sistemas de ar comprimido, a confiabilidade depende tanto do equipamento quanto do planejamento.

Conclusão

Dimensionar corretamente um gerador de N₂ exige análise integrada entre pressão, vazão e pureza. Essas variáveis são interdependentes e impactam diretamente eficiência energética, estabilidade operacional e custo por metro cúbico produzido. Solicitar pureza acima do necessário, operar com pressão excessiva ou ignorar o consumo real do processo são erros comuns que levam a superdimensionamento e desperdício.

Além disso, o desempenho do gerador está diretamente ligado à qualidade do ar comprimido que o alimenta. Portanto, a avaliação deve incluir o estado do sistema existente, tratamento adequado do ar e capacidade instalada. Somente com essa abordagem técnica é possível garantir fornecimento estável, previsibilidade de custos e retorno adequado sobre o investimento.
