Seu sistema de ar comprimido está sob medida para sua necessidade?

Investir em compressores eficientes e tratamento de ar de ponta é fundamental, mas de pouco adianta se o sistema como um todo não estiver corretamente dimensionado. O dimensionamento do sistema de ar comprimido, abrangendo compressores, reservatórios, tratamento e rede de distribuição, é a base para garantir a performance esperada, evitar custos energéticos exorbitantes e prolongar a vida útil dos equipamentos.

Um sistema mal dimensionado, seja para mais ou para menos, gera uma cascata de problemas:

  • Desperdício de energia: principalmente em sistemas superdimensionados ou com redes inadequadas.
  • Queda de pressão: comprometendo o funcionamento de ferramentas e máquinas.
  • Desgaste prematuro: ciclos excessivos de carga/alívio nos compressores.
  • Qualidade do ar inconsistente: Tratamento inadequado para a vazão real.

Entender os pilares do dimensionamento correto é essencial para uma operação otimizada.

O custo do “achismo”: impactos de um dimensionamento incorreto

Negligenciar o dimensionamento do sistema de ar comprimido pode trazer consequências financeiras e operacionais severas:

Superdimensionamento (equipamentos maiores que o necessário):

  1. Alto custo de aquisição: investimento inicial desnecessário.
  2. Ineficiência energética: compressores operando por longos períodos em alívio ou abaixo da faixa ideal de eficiência consomem energia sem produzir trabalho útil.
  3. Espaço ocupado: equipamentos maiores exigem mais área na planta.

Subdimensionamento (equipamentos menores que o necessário):

  1. Queda de pressão crítica: falta de ar nos pontos de uso, prejudicando a produção e a qualidade. Ferramentas pneumáticas perdem torque, processos ficam mais lentos.
  2. Operação contínua em carga máxima: leva ao superaquecimento e desgaste acelerado dos compressores, reduzindo sua vida útil.
  3. Tratamento ineficaz: secadores e filtros podem não dar conta da vazão, comprometendo a qualidade do ar entregue (ISO 8573).

Dimensionando cada componente: uma visão integrada

O dimensionamento do sistema de ar comprimido deve considerar cada etapa:

1. Geração (compressores):

  • Vazão total: calcule a demanda real de todos os pontos de uso, considerando fatores de utilização e simultaneidade. Adicione uma margem para vazamentos (idealmente mínimos) e expansões futuras (20% a 50% sugerido).

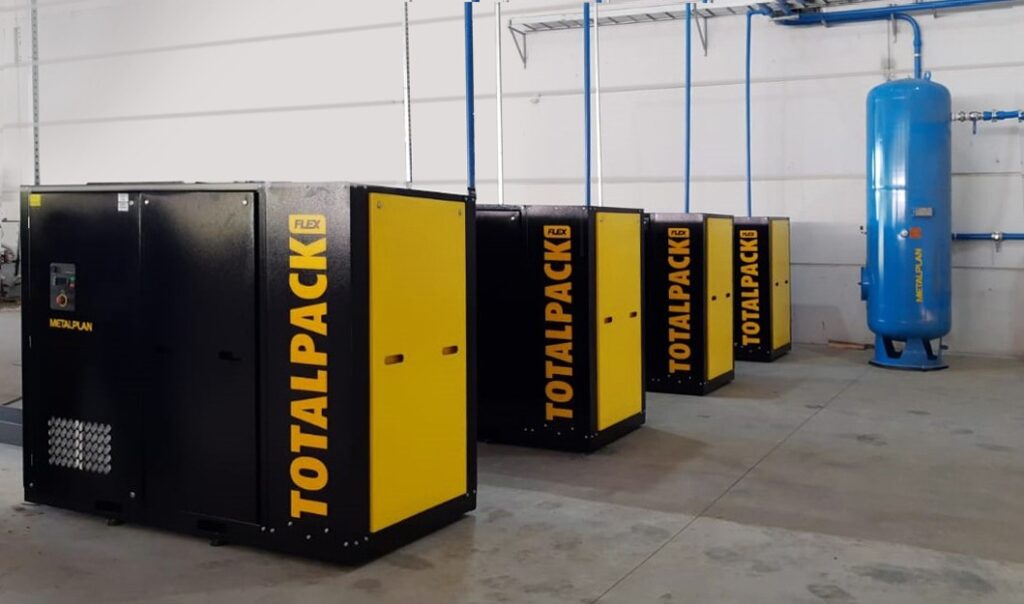

  • Perfil de consumo: a demanda é constante ou variável? Para demandas flutuantes, compressores com inversor de frequência (FLEX/VSD), como o TotalPack Flex, são essenciais para economizar energia. Considere múltiplos compressores menores em vez de um único grande, permitindo rodízio e stand-by.
  • Pressão: defina a pressão mínima necessária no ponto de uso mais crítico e some as perdas de carga estimadas no sistema para definir a pressão de geração. Operar com pressão excessiva desperdiça energia (~7% a mais para cada 1 bar acima do necessário).

2. Armazenamento (reservatórios):

  • Função: compensar picos de consumo, estabilizar a pressão da rede, reduzir ciclos de carga/alívio do compressor e permitir a decantação inicial de condensados.
  • Dimensionamento rápido: para compressores rotativos, uma regra prática é Volume (m³) = 0,1 x Vazão Total (m³/min). Cálculos mais precisos consideram a variação de pressão aceitável.
  • Configuração ideal: utilizar dois reservatórios (úmido antes do tratamento, seco depois) melhora a eficiência e protege o sistema.
  • Segurança: devem atender normas como NR-13 e ASME.

3. Tratamento (secadores e filtros):

  • Vazão: devem ser dimensionados para a vazão máxima do(s) compressor(es), não pela conexão da tubulação.
  • Qualidade do ar (ISO 8573): a classe de pureza necessária (ex: [1.4.1], [1.2.1]) define o tipo de secador (refrigeração, adsorção) e os graus de filtração.
  • Condições de operação: considere a temperatura e pressão de entrada, e a temperatura ambiente (especialmente para secadores a ar – norma ISO 7183-A2 para clima tropical).

4. Distribuição (rede de tubulação):

  • Diâmetro: essencial para evitar perda de carga (idealmente entre 0,1 e 0,3 bar da geração ao ponto de uso mais distante). Tubos subdimensionados “estrangulam” o fluxo e desperdiçam energia. Use ferramentas de cálculo ou consulte especialistas. A Metalplan oferece software para dimensionamento da rede AirLine.
  • Material: alumínio (AirLine) oferece menor rugosidade, zero corrosão e menor perda de carga comparado ao aço galvanizado/preto ou PPR.
  • Layout: o sistema em anel fechado (loop) ajuda a estabilizar a pressão.

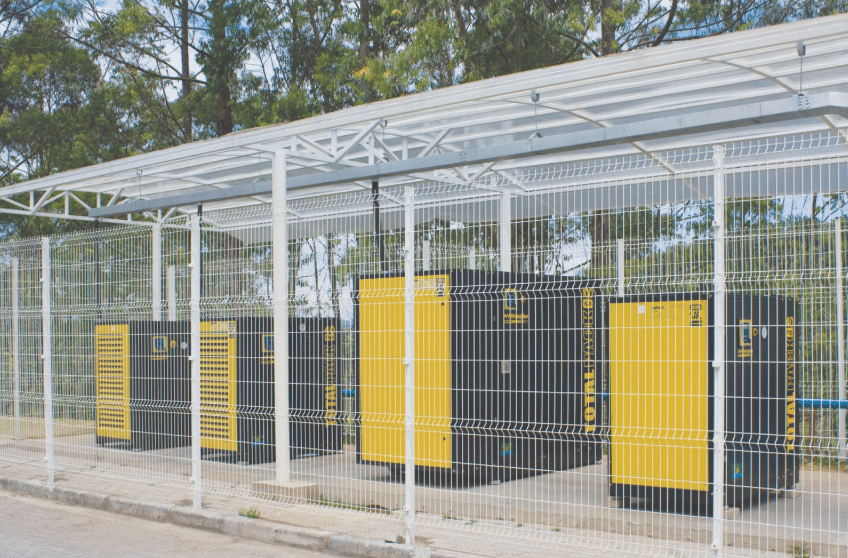

sistema ar

A expertise Metalplan no seu projeto

Realizar o dimensionamento do sistema de ar comprimido exige conhecimento técnico e análise detalhada. A Metalplan, com sua experiência e compromisso com a eficiência (validado pela ISO 50001), oferece:

  • Equipe especializada: engenheiros e técnicos capacitados para analisar sua demanda e projetar a solução ideal.
  • Auditoria energética DataAir: Diagnóstico completo do seu sistema atual para identificar gargalos e oportunidades de otimização.
  • Software de cálculo: Ferramentas precisas para dimensionar redes de distribuição.

Conclusão: invista certo, evite desperdícios: o poder do dimensionamento preciso

O dimensionamento do sistema de ar comprimido não é um detalhe técnico, mas um pilar estratégico para a eficiência, confiabilidade e rentabilidade da sua indústria. Desde a escolha do número e tipo de compressores até o diâmetro da tubulação, cada decisão impacta seus custos operacionais. Contar com a expertise e as ferramentas certas, como as oferecidas pela Metalplan, é a garantia de um sistema sob medida para suas necessidades, hoje e no futuro.
Seu sistema de ar comprimido está realmente otimizado? Evite pagar por energia desperdiçada ou sofrer com falta de pressão. Solicite uma análise de dimensionamento gratuita com nossos especialistas.
