Refrigeração na redução de defeitos em produtos plásticos: controle de resfriamento
A refrigeração desempenha um papel fundamental na qualidade final dos produtos plásticos, especialmente em processos como a injeção, extrusão e sopro. Um controle térmico eficaz durante a moldagem garante não apenas a integridade dimensional da peça, mas também a minimização de defeitos comuns que comprometem o desempenho e a estética do produto.
A ciência da refrigeração na modelagem de plásticos
A refrigeração é uma prática crucial na modelagem de plásticos, influenciando diretamente a eficiência do processo, o tempo de ciclo e a qualidade do produto final. Entender os princípios científicos envolvidos, especialmente os fundamentos da termodinâmica e da transferência de calor, é essencial para otimizar a produção e evitar defeitos.
Princípios de termodinâmica e transferência de calor
Na modelagem de plásticos, o material plástico é aquecido até atingir o estado fundido, moldado e, em seguida, resfriado até solidificar. Esse processo envolve a troca de energia térmica entre o material plástico e o molde.
Segundo a primeira lei da termodinâmica, a energia não pode ser criada nem destruída, apenas transformada. Durante o resfriamento, o calor do plástico fundido é transferido para as paredes do molde, que, por sua vez, é refrigerado (geralmente por água) para absorver essa energia e mantê-lo em baixa temperatura.
A segunda lei da termodinâmica explica que o calor sempre flui do corpo de maior temperatura para o de menor temperatura, o que torna essencial manter uma diferença adequada entre a temperatura do plástico e a do molde para garantir uma troca eficiente.
O resfriamento do plástico envolve principalmente três mecanismos de transferência de calor:
- Condução: é o principal meio de transferência de calor entre o plástico e o molde. O calor flui da superfície do material para as paredes metálicas do molde.
- Convecção: ocorre entre o molde e o fluido de refrigeração (geralmente água), que remove o calor absorvido pelo molde.
- Radiação: tem papel menos significativo nesse processo, mas pode ser considerada em temperaturas muito altas.
A eficiência da transferência de calor depende de fatores como a condutividade térmica do molde, a taxa de fluxo do fluido refrigerante, a geometria do canal de refrigeração e a temperatura inicial do plástico fundido.
A relação entre temperatura e qualidade do produto final
O controle preciso da temperatura durante a refrigeração é fundamental para a qualidade do produto final. Um resfriamento inadequado pode causar uma série de defeitos, como:
- Deformações e empenamento: causadas por resfriamento desigual ou muito rápido.
- Tensões internas: originadas por gradientes de temperatura que solidificam o material de maneira irregular.
- Superfícies opacas ou marcas de fluxo: indicam solidificação prematura do material antes do preenchimento completo do molde.
- Contrações e variações dimensionais: resultantes de resfriamento excessivo ou mal distribuído.
Além disso, o tempo de ciclo da produção está diretamente ligado à eficiência do sistema de refrigeração. Um resfriamento mais eficaz permite ciclos mais curtos, aumentando a produtividade sem comprometer a qualidade.
Tipos de defeitos e o controle de resfriamento
A qualidade final das peças plásticas depende fortemente do controle térmico durante o processo de moldagem, especialmente na fase de resfriamento. Problemas nesta etapa podem resultar em defeitos estéticos e estruturais que comprometem a funcionalidade e a vida útil do produto. A seguir, detalhamos os defeitos mais comuns, suas causas, consequências e como o controle de resfriamento pode corrigi-los ou evitá-los.
Causas e consequências dos defeitos comuns em plásticos
Embolhas (Bolinhas de ar internas ou superficiais):
- Causas: Resfriamento muito rápido na superfície e lento no interior; aprisionamento de gases.
- Consequências: Fragilidade, falhas mecânicas, aparência comprometida.
Deformações (Encurvamento ou empenamento):
- Causas: Resfriamento desigual em diferentes regiões da peça.
- Consequências: Dificuldade no encaixe, perda de funcionalidade dimensional.
Rechupe (Afundamentos na superfície):
- Causas: Contração desigual durante o resfriamento, geralmente em regiões espessas.
- Consequências: Aparência estética ruim e possível comprometimento da resistência mecânica.
Trincas ou fissuras:
- Causas: Tensão residual devido ao resfriamento inadequado ou abrupto.
- Consequências: Risco de quebra sob carga, falhas prematuras.
Marcas de fluxo ou solda (Weld lines):
- Causas: Resfriamento precoce do material antes da completa fusão entre frentes de fluxo.
- Consequências: Redução da resistência na linha de solda, defeito visual.
Soluções de resfriamento para otimizar a qualidade
Um sistema de resfriamento eficiente é fundamental para garantir a integridade dimensional, estética e mecânica das peças. As principais abordagens incluem:
Projeto otimizado de canais de resfriamento:
- Uso de canais conformais (impressão 3D de moldes): Permite resfriamento mais próximo e uniforme da superfície da cavidade.
- Canais com geometria tradicional bem distribuída: Assegura fluxo contínuo e temperaturas homogêneas.
Controle preciso da temperatura do molde:
- Termorreguladores automáticos: Mantêm a temperatura constante durante o ciclo.
- Zonamento térmico: Diferentes partes do molde com controle térmico independente, especialmente em peças assimétricas.
Uso de materiais com alta condutividade térmica nos moldes:
- Insertos de cobre-berílio ou liga de alumínio: Aceleram o resfriamento nas regiões críticas.
Ajuste do tempo de ciclo:
- Redução do tempo de injeção e maior tempo de resfriamento: Em alguns casos, pode evitar o rechupe e as tensões internas.
Simulação de moldagem (CAE/Moldflow):
- Auxilia na previsão de defeitos térmicos e na otimização dos canais de resfriamento antes da produção.

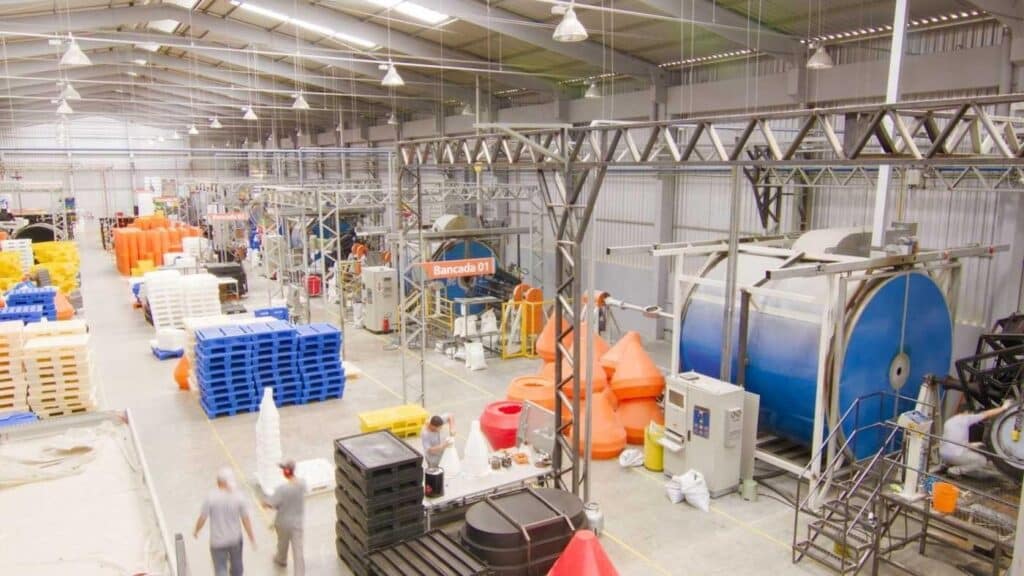

Tecnologias de refrigeração industrial aplicadas à produção de plásticos
As tecnologias de refrigeração industrial são indispensáveis para a produção de plásticos, destacando-se os sistemas de chillers, trocadores de calor e, mais recentemente, novas soluções tecnológicas para resfriamento eficiente.

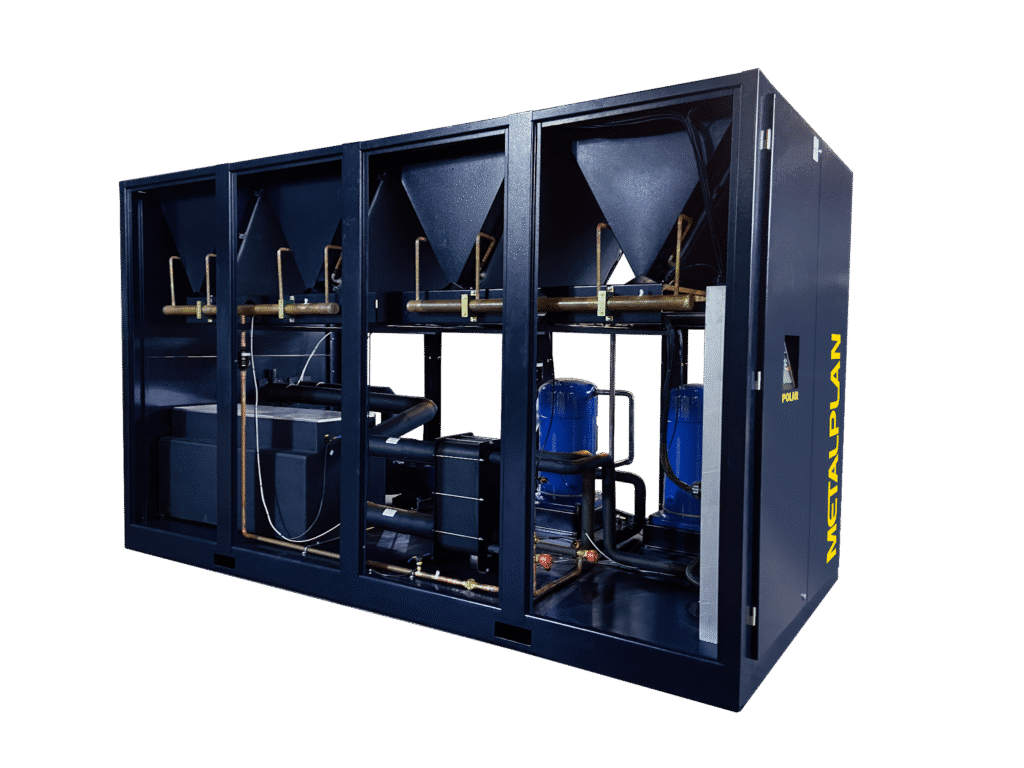

Sistemas de chillers e trocadores de calor
Os chillers industriais são amplamente utilizados na indústria de plásticos para resfriar moldes, máquinas e fluidos de processo. Esses sistemas funcionam por meio de ciclos de compressão de vapor ou absorção, retirando calor da água ou de outros fluidos e transferindo-o para o ambiente externo.
Na produção de plásticos, os chillers são cruciais para:
- Reduzir o tempo de ciclo de moldagem por injeção.
- Evitar deformações nas peças plásticas durante o resfriamento.
- Manter a temperatura estável em extrusoras, moldes e cilindros de aquecimento.
Chillers modernos apresentam controle digital preciso, permitindo ajustes finos de temperatura, além de integração com sistemas de automação industrial para monitoramento remoto e otimização energética.
Os trocadores de calor complementam os sistemas de refrigeração ao promover a transferência térmica eficiente entre fluidos. Na indústria de plásticos, são utilizados para:
- Recuperar calor de processos para reutilização em outros pontos da linha.
- Reduzir o consumo de energia, substituindo resfriamento ativo por trocas térmicas otimizadas.
- Melhorar o controle térmico local, especialmente em linhas de extrusão e calandras.
Trocadores de placas, cascos e tubos ou aletados são escolhidos conforme a necessidade térmica, tipo de fluido e espaço disponível na planta.
Novas tecnologias e materiais para resfriamento eficiente
Com a crescente demanda por eficiência energética e sustentabilidade ambiental, diversas inovações vêm sendo incorporadas aos sistemas de refrigeração industrial:
- Fluidos refrigerantes ecológicos: substituem gases tradicionais por substâncias com menor potencial de aquecimento global (GWP), como o R-1234yf ou misturas de hidrocarbonetos.
- Sistemas de refrigeração por absorção com energia solar ou reaproveitamento térmico, promovendo uso de fontes renováveis.
- Materiais de alta condutividade térmica (como ligas de cobre e grafeno) aplicados em trocadores de calor e moldes, acelerando a dissipação do calor.
- Refrigeração por microcanais, que aumenta a área de contato e melhora a eficiência da troca térmica em espaços compactos.
- Uso de inteligência artificial e IoT para monitorar e ajustar, em tempo real, os parâmetros térmicos da linha de produção, evitando picos de consumo e maximizando a eficiência.
Otimização do resfriamento e redução de custos na indústria de plásticos
Na indústria de plásticos, a etapa de resfriamento representa uma parcela significativa do tempo total de ciclo de injeção e do consumo energético do processo. Por isso, a otimização dessa fase é essencial não apenas para melhorar a produtividade, mas também para reduzir custos operacionais e aumentar a competitividade.
Durante o processo de moldagem por injeção, por exemplo, o tempo de resfriamento pode representar até 60% do tempo de ciclo total. Um sistema de resfriamento ineficiente pode levar a ciclos mais longos, aumento de refugos por deformações térmicas e maior desgaste de moldes e equipamentos. Assim, investir em soluções que garantam o controle térmico adequado é estratégico.
Ao reduzir o tempo de ciclo e minimizar perdas por defeitos térmicos, a empresa consegue aumentar a capacidade produtiva sem investir em novos equipamentos. Além disso, o uso racional da energia e da água reduz os custos operacionais e contribui para práticas sustentáveis, um diferencial cada vez mais valorizado pelo mercado.
Refrigeração industrial: uma solução eficiente para controle térmico na produção de plásticos
A otimização do resfriamento na indústria de plásticos não é apenas uma questão técnica, mas uma estratégia de negócio. Com investimentos relativamente baixos em comparação ao retorno, é possível obter ganhos expressivos em produtividade, qualidade e economia de recursos. A modernização dos sistemas térmicos deve ser vista como um passo fundamental para a evolução industrial no setor.
