Saiba como funciona o secador de ar comprimido por adsorção
O secador de ar comprimido tem a função de eliminar a umidade (líquido e vapor) do fluxo de ar. Algumas aplicações exigem ar comprimido totalmente seco, com ponto de orvalho negativo. O secador por adsorção é utilizado nesses casos. O Hybrid, da Metalplan, proporciona ponto de orvalho de até -100°C.
Os secadores por refrigeração, mais utilizados pelo mercado, não atendem a essas demandas, pois propiciam ponto de orvalho de +3°C ou acima.
O secador por adsorção é usado principalmente na fabricação de medicamentos, produtos químicos, componentes eletrônicos, como fibras óticas e chips, além de instrumentação crítica, siderurgia, reatores nucleares, geração de gases de altíssima pureza, etc.
Os secadores por adsorção caracterizam-se por remover os vapores do ar comprimido sem condensá-los.
Também em função do baixo ponto de orvalho, consomem muito mais energia do que os secadores por refrigeração, usados na maioria das aplicações industriais.
Portanto, recomenda-se cautela na sua especificação.
O que é a adsorção?
A adsorção é um fenômeno físico-químico, no qual as moléculas de água no estado gasoso são atraídas e retidas na superfície de um material adsorvedor.
O material adsorvedor de um secador por adsorção tem um altíssimo poder de atração e retenção das moléculas de água sobre sua superfície. Após algum tempo, essa superfície fica saturada, sendo necessária a sua regeneração.
Há diversos tipos de materiais adsorvedores (sílica-gel, alumina ativada, molecular sieve, H-156, etc.), cada um com características mais apropriadas a certos tipos de aplicação.
A superfície dos materiais adsorvedores atinge áreas de 300 m² por grama.
O gráfico abaixo exibe o desempenho de diferentes tipos de materiais adsorvedores em função da umidade relativa.
Alguns secadores por adsorção utilizam mais de um tipo de material adsorvedor em seu leito de secagem, a fim de garantir o ponto de orvalho especificado.
Os leitos de secagem
Em geral, um secador por adsorção possui dois leitos de secagem, de modo a permitir que um leito esteja secando o ar comprimido, enquanto o leito já saturado possa ser regenerado/reativado.
Em qualquer tipo de secador por adsorção, um fluxo de ar despressurizado e extremamente seco (pré-aquecido ou não) é o veículo condutor para a extração das moléculas de água do leito saturado no sentido oposto ao da secagem.
Um painel de comando determina a frequência e a amplitude dos ciclos de regeneração e adsorção deste tipo de secador.
Um sistema de válvulas também comandado pelo painel do secador permite que a umidade deixe o leito saturado para o meio-ambiente.

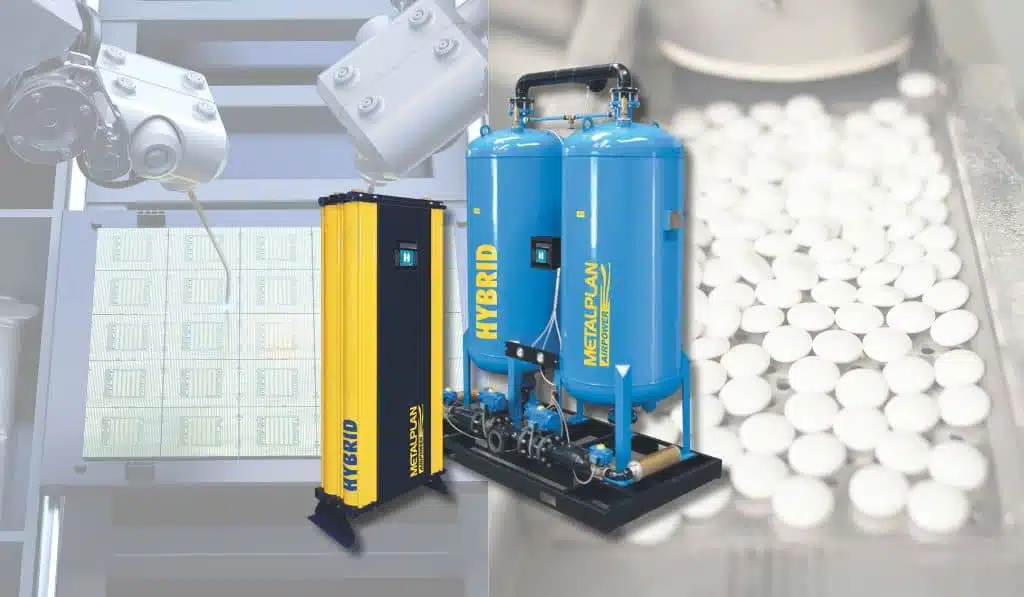

Em termos construtivos, um secador por adsorção, em geral, possui: dois vasos sob pressão (leitos) verticais, base, tubulação de interligação, sistema de válvulas, silenciador de purga (muffler) e um painel de comando.

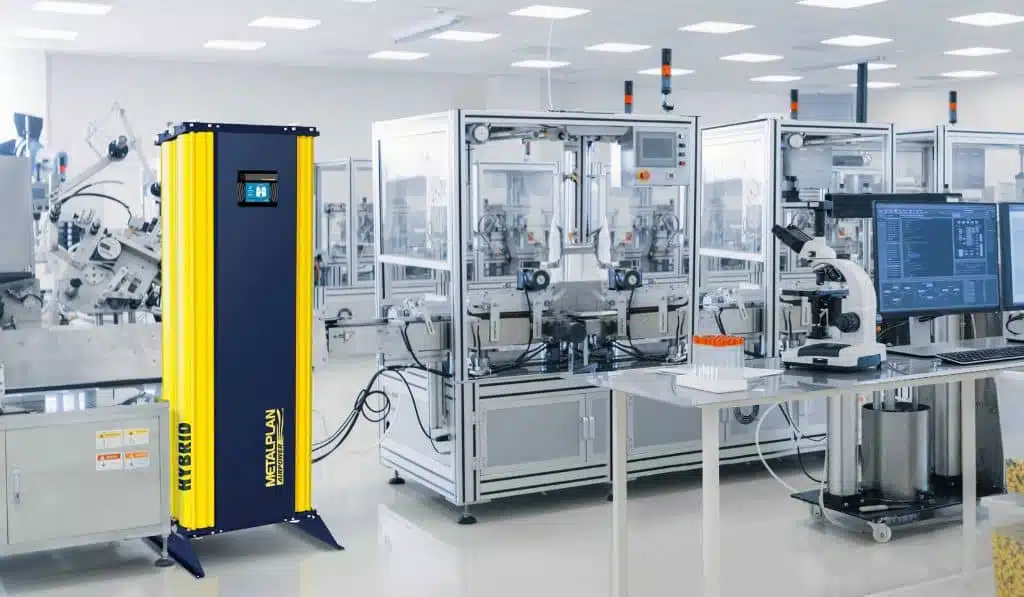

Vantagens do secador por adsorção Hybrid, da Metalplan
O secador por adsorção Hybrid proporciona ponto de orvalho de até -100°C e destaca-se também pela altíssima capacidade de adsorção, confiabilidade, baixo consumo de ar e eficiência energética.
Disponível para vazões de 8,5 a 34000 m³/h, o equipamento opera de forma simples. Outras vantagens do Hybrid são:
- Controle modular da capacidade
- Impossibilidade de fluidização do leito
- Impossibilidade de canalização do fluxo de ar
- Baixa perda de carga
- Umidade absoluta de 0,0104g H2O/kgAr a 0,000001g H2O/kgAr
- Cinco diferentes alternativas de regeneração
- Exclusivo material adsorvedor Hybrid HD 651 (híbrido de alumina ativada e peneira molecular)
A fabricação nacional permite financiamento via BNDES/FINAME. A extensa rede de serviços autorizados, com mais de 70 unidades credenciadas por todo o país, garante ainda mais segurança aos clientes.
Entre em contato com os especialistas da Metalplan e obtenha equipamentos e soluções sob medida para proporcionar a máxima eficiência e qualidade no sistema de ar comprimido da sua empresa.
